概览

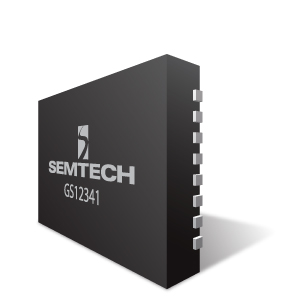

GS12341 是一种低功耗、多速率的时钟恢复型电缆均衡器，支持速率高达 12G UHD-SDI。此均衡器用于均衡和修复从速率为 12G 的 80 米 Belden 1694A 同轴电缆中接收的信号，补偿 SMPTE 病态信号的 DC 含量，以及对输入数据进行时钟恢复。本器件支持 SMPTE ST 2082-1 (12G UHD-SDI)、ST2081-1 (6G UHD-SDI)、ST 424 (3G SDI)、ST 292-1 (HD-SDI) 以及 ST 259 (SD-SDI) 信号，并且经过优化，可在 11.88 Gbps 的速率下实现卓越性能。除了标准的 SMPTE 速率，此器件还支持对速率为 270 Mbps 的 DVB-ASI 和速率为 125 Mbps 的 MADI 进行重定时。两个迹线驱动器具有可高度配置的预加重和摆幅控制，用于补偿远距离跟踪和控制器丢失。

功能

  • 带片上终端的 75 欧姆电缆输入接口
  • 输入/输出符合 SMPTE ST 2082-1、ST 2081-1、ST 424、ST 292-1 和 ST 259
  • 从 1 Mb/s 到 11.88 Gb/s 的多标准运行
  • 除了标准的 SMPTE 速率，该设备还支持对速率为 270 Mb/s 的 DVB-ASI 和速率为 125 Mb/s 的 MADI 时钟恢复
  • 3D 输入信号眼图监视器
  • PRBS 生成器和检验器
  • 自动电缆均衡 — Belden 1694A 电缆典型均衡电缆长度：
    • 速率为 11.88 Gb/s 时长度为 80 m
    • 速率为 5.94 Gb/s 时长度为 100 m
    • 速率为 2.97Gb/s 时长度为 190m
    • 速率为 1.485 Gb/s 时长度为 260 m
    • 速率为 270 Mb/s 和 125 Mb/s 时长度为 450 m
  • 电缆均衡器功能：
    • 应力模式下的范围更广
    • Automatic power down on loss of signal
    • 可编程的载波检测和抑制阀值调节
    • 对不兼容的来源进行可编程的启动摆幅补偿
    • Manual and automatic cable equalizer bypass
  • Trace driver features:
    • 集成式 100 欧姆差分输出终端
    • 扩展输出直流耦合支持 1.2 V 至 2.5 V 输出电源范围
    • 迹线驱动器数据输出以补偿 11.88 Gb/s 速率时最多 20 英寸的 FR4
    • 手动/自动时钟恢复器旁路
    • 信号丢失时手动或自动静音或禁用
  • 时钟恢复器功能：
    • 手动或自动速率模式
    • 宽环路带宽控制
    • 以下列数据速率进行重定时：125Mb/s、270Mb/s、1.485Gb/s、2.97Gb/s、5.94Gb/s 和 11.88Gb/s——其中包括 f/1.001 速率
    • Single 1.8V power supply for analog and digital core
    • GSPI 串行控制和监控接口
    • 四个可配置的 GPIO 引脚，可用于控制或状态监控
    • 工作温度范围宽：-40℃ 至 +85℃
    • 小型 6 mm x 4 mm 40 引脚 QFN 封装
    • 引脚与 GS12241、GS12141、GS12142 和 GS3241 兼容
    • 封装无铅/无卤素/符合 RoHS 和 WEEE 标准

应用

下一代 3D/2D HFR HDTV 和 2K D-Cinema、UHDTV1 和 4K D-Cinema 终端设备：摄像机、监视器、切换器等。用于为 UHDTV1、UHDTV2、4K D-Cinema 和 3D HFR 以及 HDR 制作图像格式提供支持的下一代 3G、6G 和 12G UHD-SDI 基础设施。
