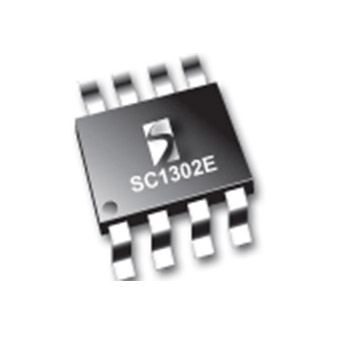

SC1302E
Product inactive. Information on this page is for reference only.
功能
- +4.5 V to +16.5 V operation
- Fast rise and fall times (20 ns typical with 1000 pf load)
- Dual MOSFET driver
- 2 A peak drive current
- 40 ns propagation delay
- 8-pin SOIC / MSOP packages
- Enable/disable control
- TTL-compatible input
- Under-voltage lockout with hysteresis
- Low shutdown supply current
- Over-temperature protection
- ESD protection
- Dual non-inverting configuration (SC1302A, SC1302D)
- Switch-mode power supplies
- Battery-powered applications
- Solenoid and motor drives
应用
封装
- SOIC-8
订购代码
- SC1302ESTRT: Lead-Free, RoHS and WEEE Compliant, Package Minimum Tape & Reel Only
Pb(Lead)-Free/RoHS-Green Info
Base Part Number (1)
SC1302E
产品描述
DUAL HIGH SPEED LOW-SIDE MOSFET DRIVER
引脚数
8
封装类型
SOICNM
Pb-Free (2)
是
Reflow Temp °C (3)
260
引脚或焊球镀层
MATTE Sn
MSL 等级
1
JIG 101 A & B (12)
是
WEEE 2012/19/EU (19)
是
China RoHS 2 GB/T 26572-2011
是下载报告
RoHS Compliant by Exception (8)
否
Whisker Testing (10)
热循环锡须测试
（-40°C 至 +85°C / 4000 循环）
（-40°C 至 +85°C / 4000 循环）
是
环境温度存储，锡须测试
（50°C，4000 小时）
（50°C，4000 小时）
是
60°C/90% 相对湿度 4000 小时，锡须测试
是
