概览

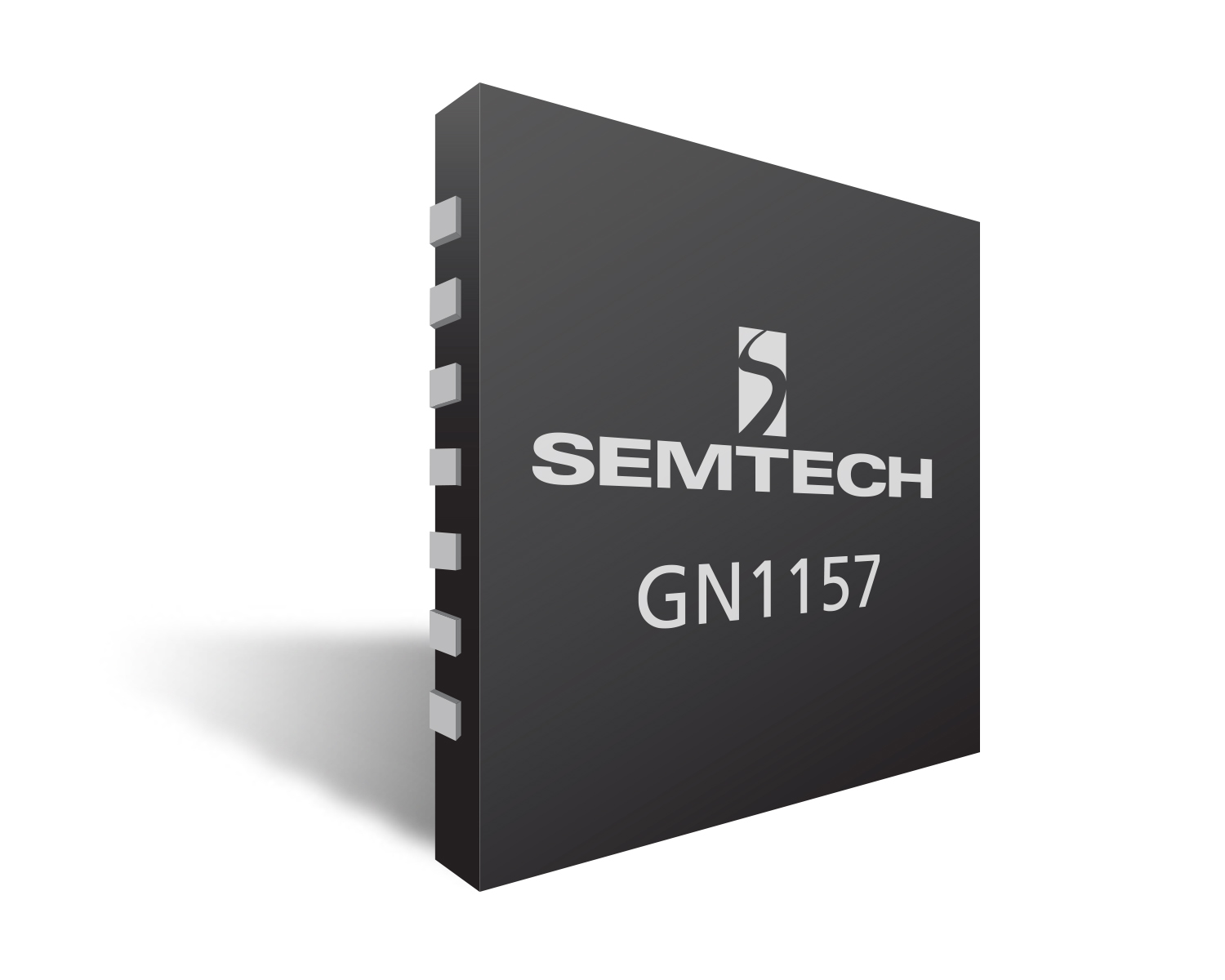

GN1157 是专为数据通信和电信应用设计的多速率收发器 IC。发射式 DFB/FP 激光驱动器采用先进设计，致力于提供卓越的光学性能，同时实现低功耗。可编程均衡功能可用于优化抖动。Tx 输出具有可编程的上升/下降时间，以针对不同的比特率进行优化。GN1157 集成有自动功率控制环路，可调节偏置电流以补偿激光老化和环境变化。GN1157 与外部微控制器查询表兼容，可在整个温度区间和使用寿命内控制调制电流和消光比。
功能
- 功耗典型值为 185 mW（IBIAS = 0 mA、IMOD = 0 mAppd）
- DFB/FP 激光驱动器：
- 最大偏置电流 = 120 mA
- 最大调制电流驱动 15 Ω 差动电阻 TOSA = 92 mApp
- Tx DJ = 5 pspp；Tx RJ = 0.5 psrms
- 集成闭环自动功率控制 (APC)
- 兼容基于微控制器的调制电流/温度查表法
- 可编程 Tx 眼图成型功能和输入均衡功能
- 可编程上升/下降时间
- 激光安全功能
- 可切换 Tx 极性反转
- 限幅放大器接收器：
- 数据传输速率为 11.317 Gb/s 时，Rx 灵敏度 = 5 mVppd
- Rx DJ = 4 pspp，Rx RJ = 0.7 psrms
- 可编程带宽
- Rx 输出预加重和静噪
- 可编程 Rx 输出摆幅
- 可编程上升/下降时间
- 信号丢失检测阈值可调
- 可切换 Rx 极性反转
- 数字诊断和监控参数测量
- 两线串行接口，用于主机通信
- 软件可选断电模式
- 控制线路和状态线路用 3.3 V 或 2.5 V CMOS 输入和开漏输出
应用
- 本规范定义了用于速率从 1.0 Gbps 至 11.3 Gbps 的 LR 以太网和光纤通道应用的多速率收发器 IC。 包括 IEEE 802.3 和 1、2、4、8 定义的 1 Gbps 和 10 Gbps 的以太网数据速率和 10 Gbps 的光纤通道数据速率。
