概览

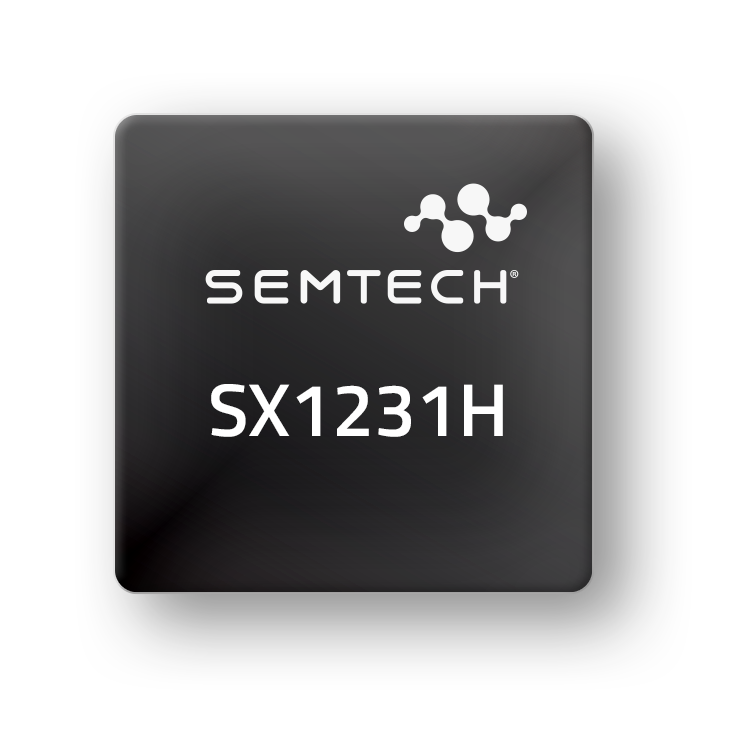

SX1231H 是一款高度集成的射频收发器芯片,工作频率范围很广,包括 433、868 和 915MHz 免授权 ISM 频段。
功能
- +20 dBm:100 mW 输出功率
- 灵敏度高:1.2 kbps 时低至 -120 dBm
- 高选择性:16 抽头 FIR 通道滤波器
- 防弹前端:IIP3 = -18dBm,IIP2 = +35dBm,80dB 阻断抗扰性,无图像频率响应
- 电流低:Rx = 16mA,寄存器保持数据时为 100nA
- 可编程输出功率:-18dBm 至 +20dBm,每档 1dB
- 在芯片的电压范围内能够提供恒定的射频性能
- FSK 比特率高达 300 kb/s
- 高度集成的合成器,分辨率 61 Hz
- FSK、GFSK、MSK、GMSK 和 OOK 调制
- 内置位同步器,可执行时钟恢复操作
- 输入同步文字识别
- 115 dB 以上动态范围 RSSI
- 自动射频感应与超快速 AFC
- 使用 CRC-16、AES-128 和 66 字节 FIFO 的封包引擎
- 内置温度传感器
文档 | Release Date | Type | |
---|---|---|---|
SX1231H 数据表 | 2018-12-21 | ||
FCC 第 15.247 部分使用数字调制的规则系统 | 2019-04-18 | ||
提高晶体振荡器的准确度 | 2019-04-18 | ||
RF 设计指南:PCB 布局和电路优化 | 2019-07-03 | ||
带 FHSS 的 SX1231 无线星型网络 | 2019-07-03 | ||
XE8000 驱动 XE1200 收发器 — 标准 API 定义 | 2019-07-03 | ZIP | |
SM1231 Gerber、BOM 和示意图 | 2024-02-01 | ZIP | |
SM1231 射频模块用户指南 | 2019-07-03 |
文档 | Release Date | Type | |
---|---|---|---|
软件版本(固件) | 2019-07-03 | ZIP |
