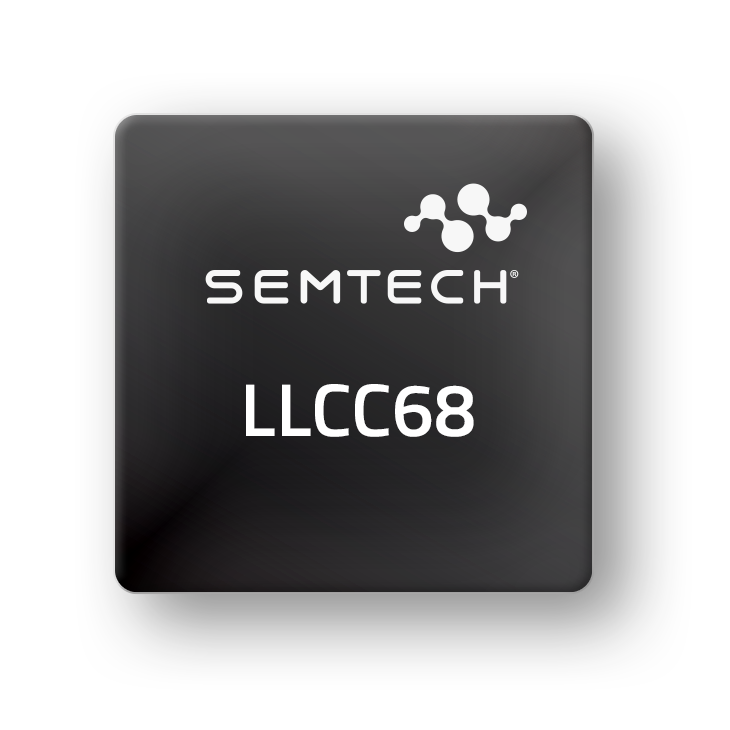

LLCC68

LoRa Smart Home (LLCC68) 是一款 Sub-GHz LoRa® 射频收发器，适用于中距离室内以及室内到室外的无线应用。SPI 接口。引脚与 SX1262 的引脚兼容。SX1261、SX1262、SX1268 和 LLCC68 是专为实现长电池寿命而设计，仅 4.2 mA 的有源接收会消耗电量。SX1261 的传输功率高达 +15 dBm，而 SX1262、SX1268 和 LLCC68 可以通过高效集成功率放大器实现高达 +22 dBm 的传输功率。

这些器件支持 LPWAN 用例的 LoRa 调制和传统用例的 (G)FSK 调制。这些器件具有高度可配置性，能够满足不同的应用要求以供消费者使用。这些器件提供的 LoRa 调制与 LoRaAlliance® 发布的 LoRaWAN® 规范使用的 Semtech 收发器兼容。该无线电适用于需要满足无线电法规要求的系统，这些法规包括但不限于 ETSI EN 300 220、FCC CFR 47 Part 15、中国监管要求和日本 ARIB T-108。其覆盖从 150MHz 到 960MHz 的连续频率，从而可以支持全球所有主要的 Sub-GHz ISM 频段。

Pb(Lead)-Free/RoHS-Green Info

全部展开

Base Part Number (1)
LLCC68
Lead Free Part Number (1A), (13)
LLCC68IMLTRT
产品描述
远距离、低功耗、SUB-GHZ 射频收发器
引脚数
24
封装类型
QFN
Pb-Free (2)
是
Reflow Temp °C (3)
260
引脚或焊球镀层
MATTE Sn
MSL 等级
1
REACH SVH C(233) EC1907/2006 (18)
是下载报告
JIG 101 A & B (12)
是
RoHS / RoHS 2 2011/65/EC (4) (5)
是下载报告
RoHS 2/3 Amend 2015/863 (7)
是下载报告
WEEE 2012/19/EU (19)
是
China RoHS 2 GB/T 26572-2011
是下载报告
Halogen Free / Low IEC 61249-2-21/JS709C (20)
是下载报告
Proposition 65 (21)
是下载报告
Packaging Material 94/62/EC (17)
是下载报告
RoHS Compliant by Exception (8)
否
Green Reportable Substance (9) Antimony (Sb)/ Berylliuum (Be)
Phosphorus (P) & (Red P)
Compliant (ND4) or below threshold PPM (7)
ND4
Whisker Testing (10)
热循环锡须测试
（-40°C 至 +85°C / 4000 循环）
是
环境温度存储，锡须测试
（50°C，4000 小时）
是
60°C/90% 相对湿度 4000 小时，锡须测试
是
声明和报告
IPC-1752-2
下载报告
